Wie montiere ich die Bedienungsplatte beim WISA 2100 UP-Spülkasten?

17. Februar 2021

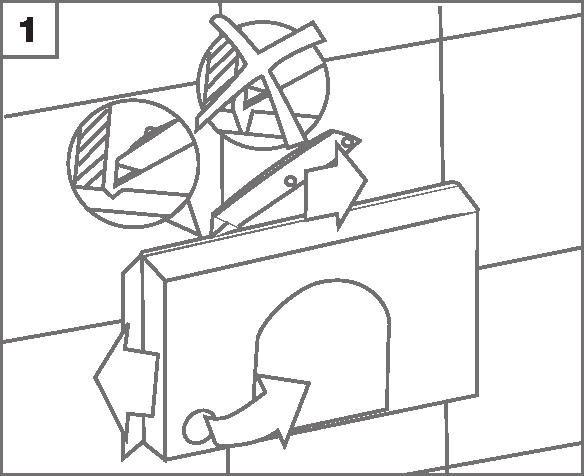

  1. Schneiden Sie das Mauerwerk zu, indem Sie es in Fliesenhöhe zuschneiden.

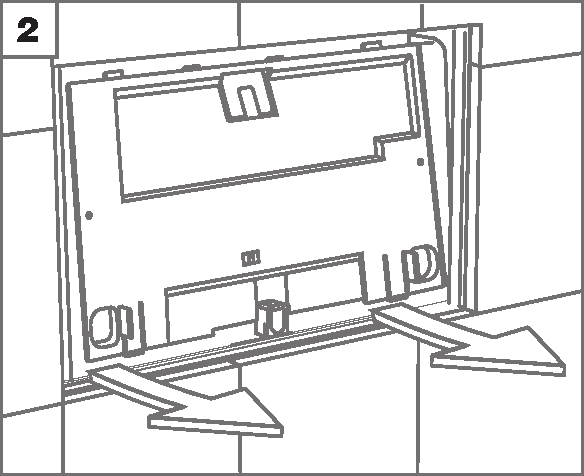

  2. Entfernen Sie die Abdeckplatte. Entfernen Sie die Distanzstifte (A) und die Einstellstifte (B) aus der Box.

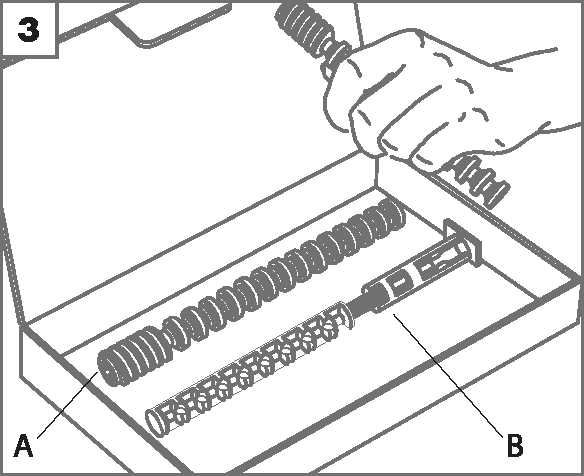

  3. Drücken Sie die Distanzstifte (A) mit dem Schraubengewinde vorne in die Klicknocke, sodass die Enden nicht aus der fertigen Wand herausragen.

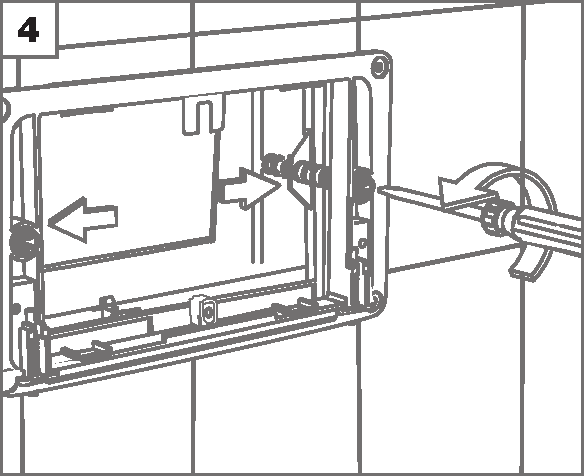

  4. Kürzen Sie gegebenenfalls die hinteren Distanzstifte.

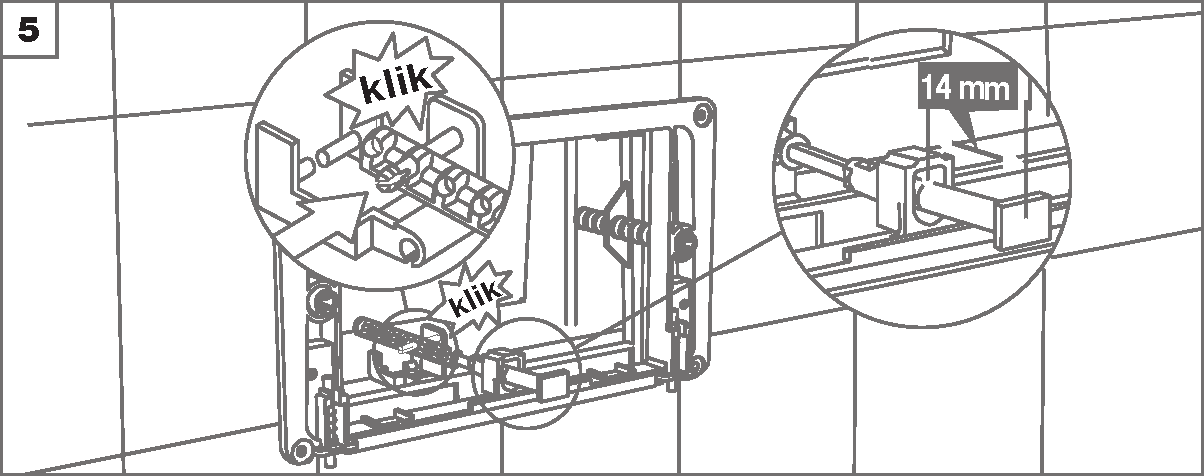

  5. Stellen Sie das Fenster auf die Abstandshalter. Ziehen Sie es an, indem Sie die Distanzstifte gegen den Uhrzeigersinn drehen.

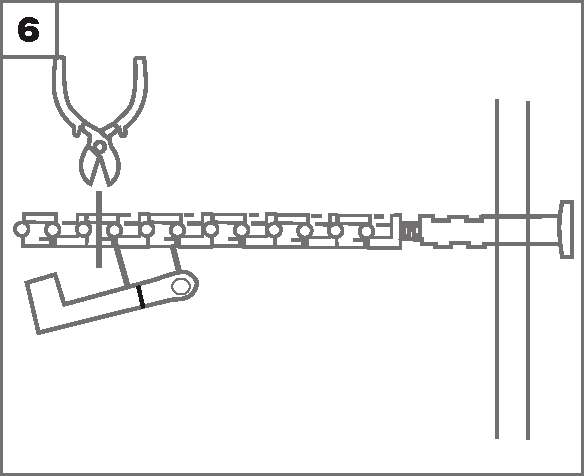

  6. Wenn das Fenster nicht fest genug gedreht werden kann, schrauben Sie das Fenster ab. Bewegen Sie die Abstandshalter in den Nocken. Wiederholen Sie Punkt 5.

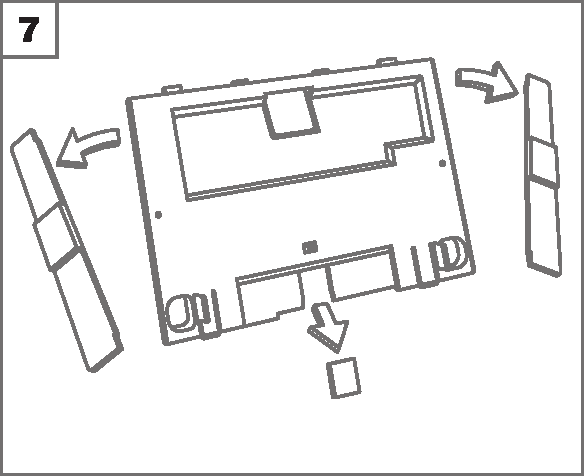

  7. Führen Sie den Einstellstift (B) durch das Auge und rasten Sie so ein, dass der Einstellstift vorne mindestens 2 cm aus dem Fenster herausragt.

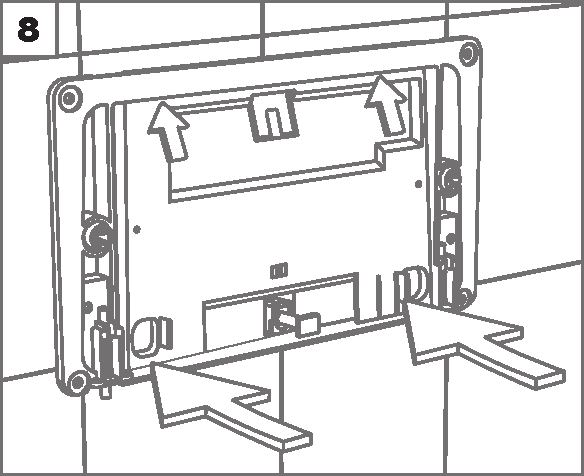

  8. Die Einstellung erfolgt durch Drehen des Kopfes oder möglicherweise durch Schieben in die Klicknocke.

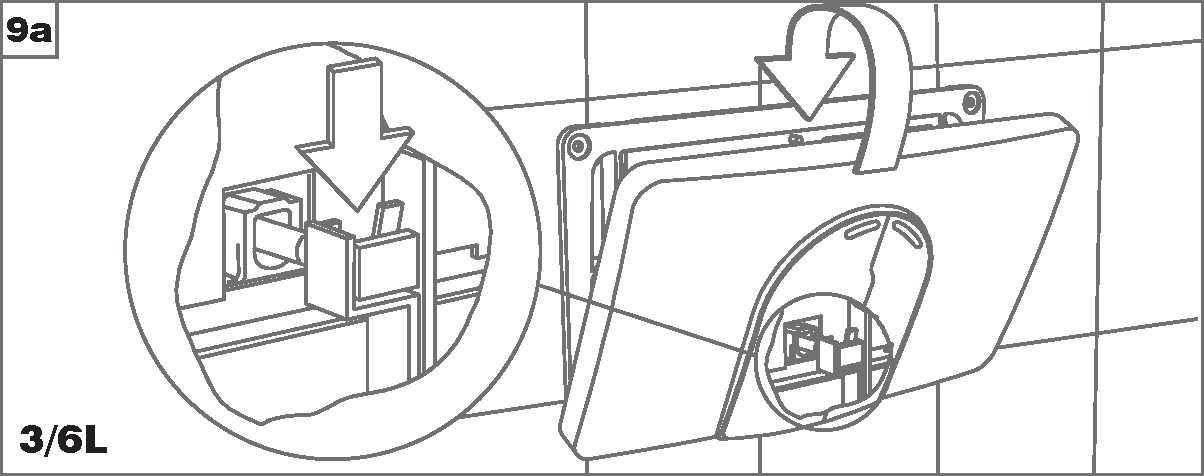

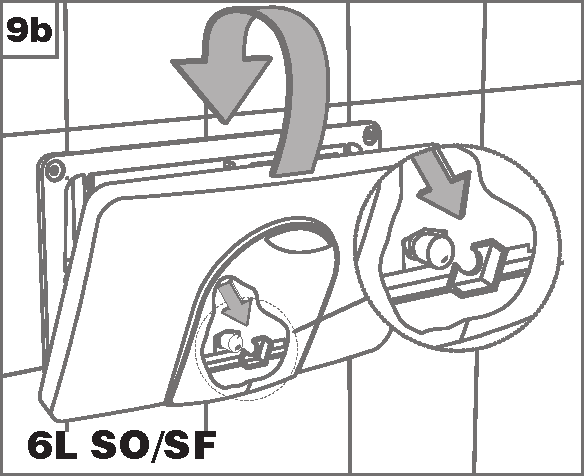

  9. Haken Sie das Bedienfeld unten ein. Haken Sie das Auge des Schlüssels unter den Knopf des Nivellierstifts. Schieben Sie die Verkleidung nach oben und haken Sie sie oben ein. Wenn die Taste nicht funktioniert, stellen Sie die Länge des Einstellstifts durch Drehen ein.
